* ST 프로그램이란?
ST프로그램은 Saitek 조이스틱에 지원되는 응용 프로그램으로 조이스틱의 축, 버튼들에 사용자가 직접 키 세팅을 하거나 Macro를
만들어 사용자의 필요에 따라 프로그래밍을 할 수 있는 응용 프로그램입니다.
SST 프로그램을 이용하면 조이스틱이 지원되지 않는 게임에서도 축을 마우스축 또는 버튼으로 설정하여 사용이 가능하며 Shift
기능, Mode 기능을 사용하여 각 버튼이 2~3배정도 많은 키 설정을 할 수 있습니다.
* ST 프로그램 실행하기
1. ST 프로그램 실행 방법
|
1) 장치 연결후 윈도우 오른쪽 하단에 해당 조이스틱 모양의 아이콘(
)을 마우스로 클릭 후 ''프로파일 에디터'' 를 클릭 하거나 윈도우 시작버튼
- 모든 프로그램 - Smart Technology - ''프로파일 에디터'' 를 실행합니다.
|
|
|
|
* 참고 : 만약 윈도우 트레이 아이콘이 나타나지 않거나 실행하도 프로파일
에디터가 실행되지 않을 경우 장치의 연결을 확인 하고 연결에 이상이 없다면 ST 프로그램을 다시 설치
(덮어쓰기) 하신 후 실행 하시기 바랍니다.
|
|

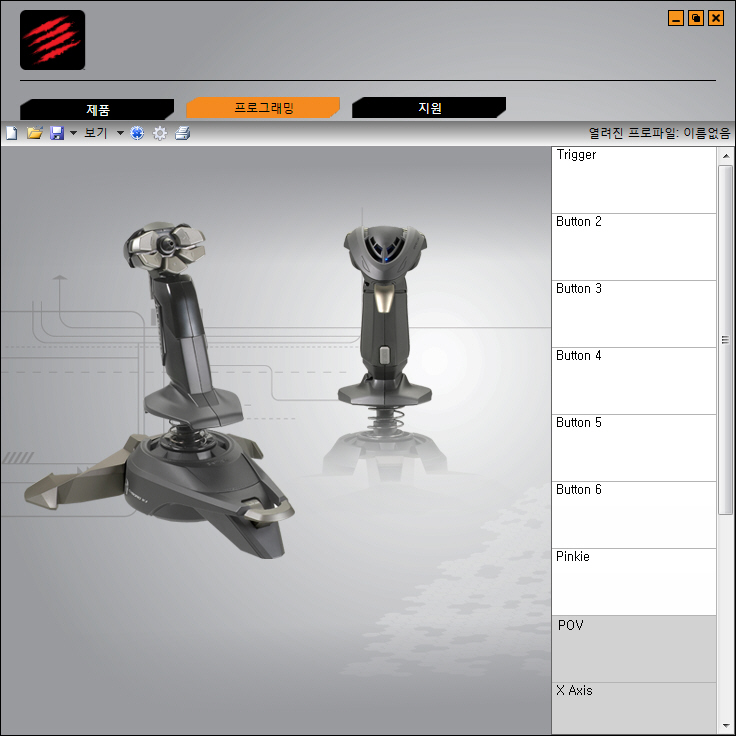

2 )프로파일 에디터를 실행 하면 아래 그림과 같은 기본 화면이 나타나고 프로그래밍을 선택하면 편집
창이 나타 납니다.
기본 창은 아래와 같이 이미지 화면 편집기로 나타나고 텍스트 화면 편집기는 보기 를 눌러 변경 할 수 있습니다.
|
|
< 그래픽 화면 편집기 >
< 텍스트 화면 편집기 >
|
* 버튼 프로그래밍
참고 : 조이스틱의
버튼이나 축을 움직이면 편집창에 해당 버튼이나 축이 자동으로 선택되니 참고하세요.
1. 기본 버튼 프로그래밍
키 값을 입력하고자 하는 버튼 번호에 아래 그림과 같이 마우스로 클릭하고 입력하고자 하는 키값을 입력 시키며 방법은 아래와 같습니다.
|

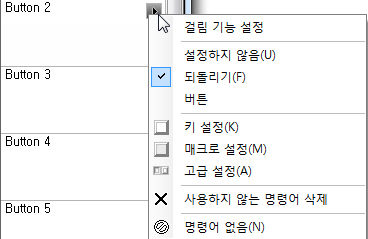

1) 입력하고자 하는 버튼의 빈공간을 마우스로 클릭하거나 해당 버튼칸 오른쪽 상단에 있는 화살표
표시를 클릭 후 ''키 설정'' 을선택 합니다.
|
|
|
|

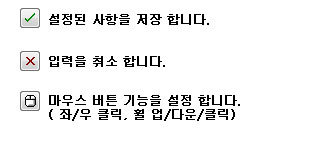

2) 설정하고자 하는 키 값을 입력 하고 초록색 체크 아이콘을 클릭하고 키 값을 저장 합니다.
|
|

|
|

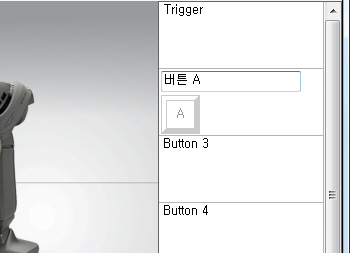

3) 키 값이 저장된 후 해당 키 값의 이름(설명) 입력후 Enter(키보드)키를 누르면 저장 됩니다.
|
|
|
|

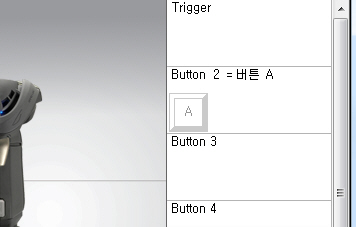

위 순서대로 설정하고 저장, 활성화 후 스틱의 2번 버튼을 입력하면 키보드 ''A'' 키가
출력되게 됩니다.
2번 버튼 : ''A'' 출력
|
|
|
|
4) 마우스의 버튼이나 스크롤을 설정하고자 할때는 프로그래밍할 버튼에 마우스 클릭후 우측에 나타나는 아이콘 중에서
마우스 아이콘을 클릭하고 마우스 좌측 또는 우측 버튼, 스크롤휠등을 누르면 아래 그림과 같이 입력됩니다.
|
|
|
|
|
|
위와 동일한 방식으로 다른 버튼을 설정 하시기 바랍니다. |
2. 매크로 설정
매크로는 일반 버튼 프로그래밍과 달리 키보드에서 2개 이상의 키를 입력하는 효과를 하나의 버튼에 설정 할 수 있습니다.
|
1) 메뉴에서 ''매크로 설정'' 을 선택 합니다.
|
|
|
|

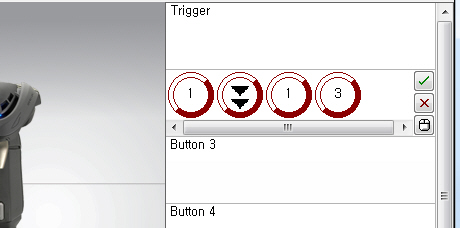

2) 아래와 같이 1,2,3을 차례로 입력 후 저장 합니다.
|
|
 |
|

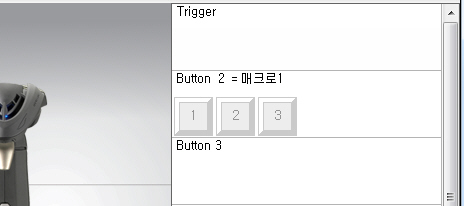

위와 같이 설정 하였을 경우 2번 버튼을 누르면 아래와 같이 출력 됩니다.
|
|
2번 버튼 = 123
|
* 고급설정
고급 설정은 일반 프로그래밍은 보다 세밀한 프로그래밍을 할 수 있으며 조이스틱의 버튼이 눌릴때(Press),
반복할 때(누르고있을때) (Repeat) , 버튼을 놓았을때(Release) 등의 3단계로 설정이 가능하며 고급
설정에서는 키 값이 기본 버튼 프로그래밍과 달리 키보드의 키가 눌림표시 와 해제
표시가 각각 표현되며 키 값이 눌리는 시간도 설정이 가능하여 보다 상세한 설정이 가능 합니다.
|
키보드 누를때의 표시 |
|
키보드 해제시의 표시 |
1. 프로그래밍 방법
고급 설정을 사용해서 2번 버튼을 누를때 숫자 ''1'' 출력, 반복할 때(누르고 있을때) 숫자 ''2'' 출력, 버튼을
놓았을때 숫자 ''3'' 이 출력되도록 설정 해보도록 하겠습니다.
|
1) 메뉴에서 ''고급 설정'' 를 선택 합니다.
|
|
|
|

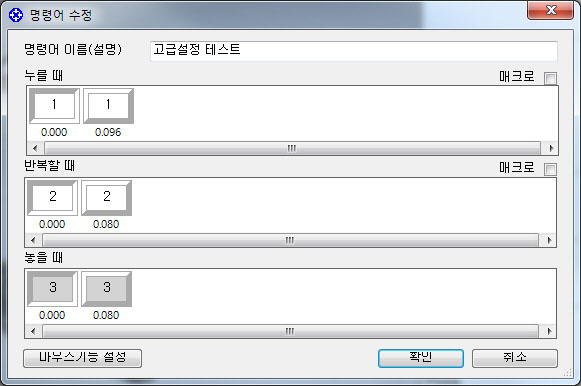

2) ''고급 설정'' 을 선택하면 아래와 같은 창이 나타나고 아래 그림과 같이 설정 후 저장
합니다.
누를 때 : 숫자 1 입력
반복할 때(누르고 있을때): 숫자 2 입력
놓을 때: 숫자 3 입력
|
|
 |
|
3) 위와 같이 설정하면 아래와 같이 출력이 됩니다.
2번 버튼 눌렸을때 : 숫자 1 출력
2번 버튼 누르고 있을때 : 숫자 2출력
2번 버튼 놓았을때(해제시) : 숫자 3출력
위와 같은 방식으로 고급 설정을 이용하면 보다 활용적인 프로그래밍이 가능 합니다.
|
2. 지연 시간 설정
고급설정 모드에서는 버튼이 입력되는 시간의 설정이 가능하며 설정 방법은 아래와 같습니다.
|

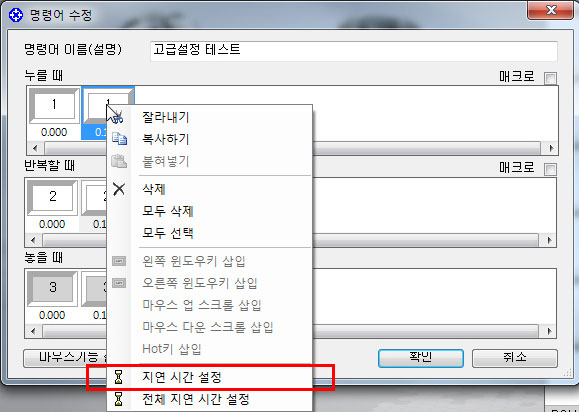

1) 설정하고자 하는 버튼에 마우스 오른쪽 버튼을 클릭하고 메뉴중 ''지연 시간
설정'' 을선택 합니다.
|
|
지연 시간 설정 : 선택한 키값에 대한 지연 시간만 설정 됩니다.
전체 지연 시간 설정 : 선택한 키값이외의 값에도 입력한 지연시간 간격으로 설정 됩니다.
|
|

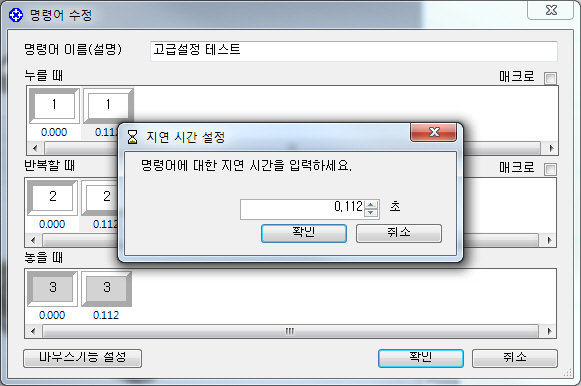

2) 아래와 같은 창이 나타나고 Delay 타임을 설정할수 있습니다.
|
|
|
|
3. 마우스 기능 입력

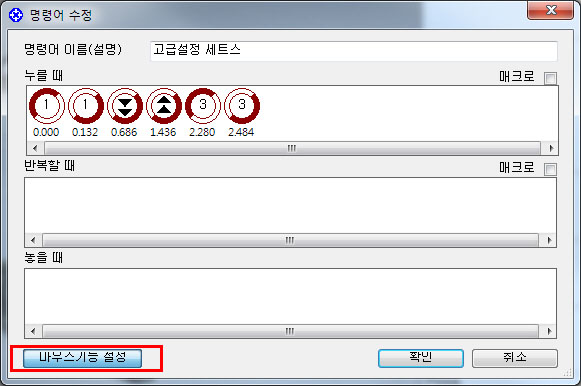

마우스의 클릭, 스크롤등의 기능을 입력하고자 한다면 고급설정창 왼쪽 하단의 "마우스기능 설정"을 선택하고
마우스 버튼등을 작동해서 입력 시킨 후 다시 "마우스기능 설정" 버튼을 눌러 입력을 완료 합니다.
|
|
|
* Hat(POV) 스위치 프로그래밍
조이스틱에 있는 Hat(POV) 스위치는 기본설정이 8방향 으로 되어 있으나 ST 프로그램으로
4방향 버튼, 마우스 축으로 설정이 가능하며 "버튼"
기능을 사용용하여 8방향, 4방향에 각각의 키 값을 설정 할 수 있습니다.
1. Hat 스위치 4방향으로 설정
|

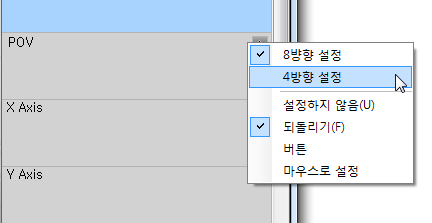

아래 그림과 같이 Hat스위치(POV)에 마우스 오른쪽 버튼을 클릭하여 나타난 메뉴에서 ''4방향''
을선택 하면 4방향으로 설정 됩니다.
동일한 방식으로 4방향 인 상태에서 ''8방향'' 을선택하면 8방향으로 변경 됩니다.
|
|
 |
2. Hat 스위치 각 방향에 버튼 설정하기
|

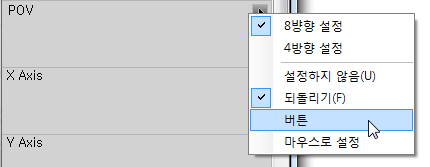

1) 아래 그림과 같이 Hat스위치(POV)에 마우스 오른쪽 버튼을 클릭하여 나타난 메뉴에서
''버튼'' 을선택 합니다.
|
|
|
|

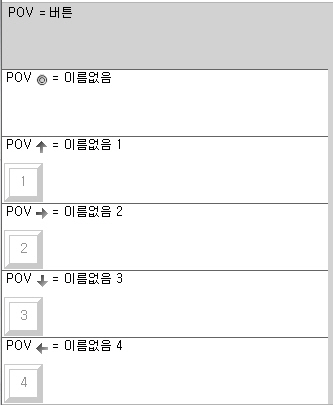

2) ''버튼'' 으로 설정하면 아래 그림과 같이 각 방향별로 키값을 넣을수 있도록 나타나며
각 방향에 키 값을 설정 하시면 됩니다.
(4방향, 8방향 선택에 따라서 4개 또는 8개의 키값을 넣을수 있습니다.)
* POV의 기본 위치는 아래와 같이 키 값을 입력하지 않아야 사용하지
않을때 키값이 출력되지 않으니 주의하세요.
|
|
 |
3. Hat 스위치 마우스로 설정
|

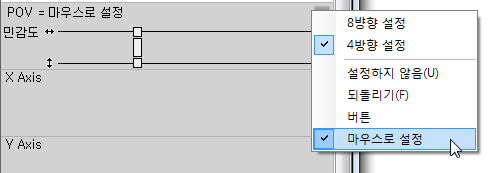

1) 아래 그림과 같이 Hat스위치(POV)에 마우스 오른쪽 버튼을 클릭하여 나타난 메뉴에서
''마우스로 설정'' 를 클릭 합니다.
|
|
 |
|
2) 마우스로 설정 하고 민감도(X, Y축)를 개별 또는 같이 설정해서 민감도를 조절 할 수 있습니다.
|
|
|
* 축 프로그래밍
조이스틱의 각 축은 ST 프로그램을 이용해 아래 형태로 변환이 가능 합니다.
구간 설정(Bands)
축을 버튼으로 변경(Directional Axis)
마우스X축, X축(Mouse X, Y)
아래에서 X 축을 사용하여 설정 방법에 대하여 알아보도록 하겠습니다.

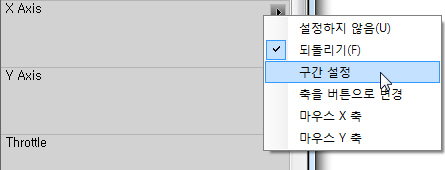

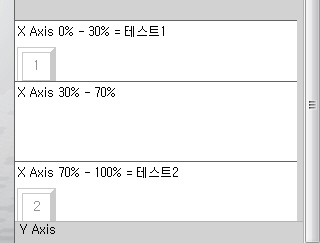

1. 구간설정
축을 100%로 하였을 경우 영역을 사용자 임의대로 설정하고 각 영역별로 키 값을 할당 할 수 있습니다.
2. 축을 버튼으로 변경(Directional Axis)
Directional 설정은 입력범위를 2단계로 나누어 값이 증가(
+ )할때 와 감소( - )할때
각각의 키 값을 설정 할 수 있습니다.
* 축이 움직이지 않는 상태에서는 키 값이 출력되지 않습니다.
|

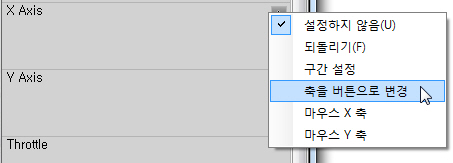

1) 아래 그림과 같이 축에 마우스 오른쪽 버튼을 클릭하여 나타난 메뉴에서 ''축을
버튼으로 변경'' 을 선택 합니다.
|
|
|
|

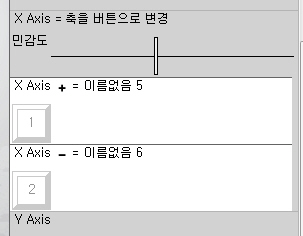

2) 각 영역 ( X Axis +, X Axis -)에 키 값을 입력합니다.
아래와 같이 설정한 경우 출력은 아래와 같습니다.
|
|
* 민감도 : 민감도를 작게 설정하면 축을 움직여도 값이 출력되는
빈도수 줄어 들고, 민감도를 증가하면 축을 조금 움직여도 반응해서 값이 출력 됩니다.
X축 값 증가시(왼쪽 방향으로 움직일때) : 숫자 1 출력
X축 값 증가시(오른쪽 방향으로 움직일때)감소시 : 숫자 2 출력
|
3. 축을 마우스 X, Y 로 변경하기
마우스 X, Y축 을 선택 하면 스틱의 축을 선택한 마우스 축으로 변환 시켜 스틱으로 마우스 커서를 움직일수 있습니다.
참고 : 축을 마우스로 설정할 경우 축 하나에 마우스축 하나만 설정이 가능
합니다. (X축->마우스 X축, Y축->마우스 Y축) 또한 마우스 축은 한 제품에 하나의 축에만 할당이 가능합니다.
즉. 마우스 축이 기본 설정된 제품인 경우 기본 설정된 축을 해제해야 다른 축에 Mouse축으로 설정이 가능 합니다.
|

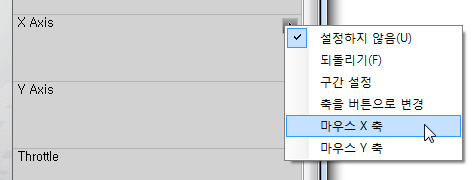

1) 아래 그림과 같이 축에 마우스 오른쪽 버튼을 클릭하여 나타난 메뉴에서 ''마우스
X축'' 을 선택 합니다.
|
|
 |
|

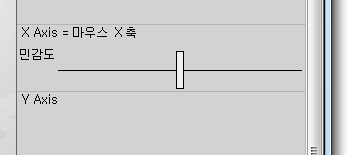

2) 선택하면 아래 그림과 같이 설정되고 ''민감도''를 조종해서 설정 합니다.
|
|
 |
* 쉬프트(Shift) 버튼 만들기 및 프로그래밍
쉬프트 버튼 기능은 프로그래밍 할 때 하나의 버튼을 쉬프트 버튼으로 설정하여 각 버튼에 일반 버튼, 일반 버튼 + 쉬프트
버튼 으로 사용하여 하나의 버튼에 2개의 키 값을 설정할 수 있는 기능 버튼 입니다. (키보드의 Shift 버튼 기능과 동일)
쉬프트 버튼을 제공하는 제품은 ST 에서 별도의 세팅없이 사용이 가능 하며 쉬프트 버튼을 제공하지 않는 제품은 ST프로그램에서
특정 버튼을 쉬프트 버튼으로 설정하여 사용이 가능 합니다.
* 쉬프트 버튼 설정은 "텍스트 화면 편집기" 에서만
가능 합니다.
참고 : 축(X, Y, 스로틀, 러더, 로터리축, 슬라이드 축등)은 모드기능과
쉬프트 기능을 사용할수 없으며 Mode1 에서 설정한 값이 그대로 적용 됩니다.
1. 쉬프트 버튼 만들기
사이보그 V.1 제품은 기본적으로 쉬프트 버튼이 없어 쉬프트 기능을 사용할 수 없어 ST프로그램에서 쉬프트 버튼을 생성하도록
하겠습니다.
참고 : 사이보그 V.1 스틱의 Pinkie(핑키버튼)버튼을 쉬프트 버튼으로 설정해서 작업해 보겠습니다.
Pinkie(핑키) 버튼은 스틱의 트리거 스위치 아래에 있는 버튼 입니다.
|
1) 기본 적으로 제공되는 쉬프트 버튼이 없는 경우 ST 프로그램에 표시가 되지 않습니다.

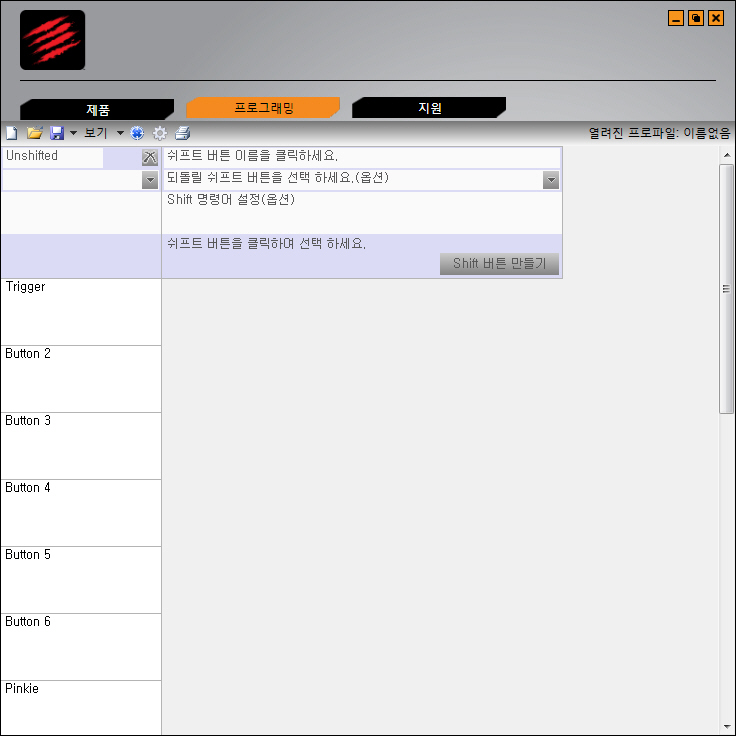

* 쉬프트 버튼 설정은 "텍스트 화면 편집기"
에서만 가능 합니다.

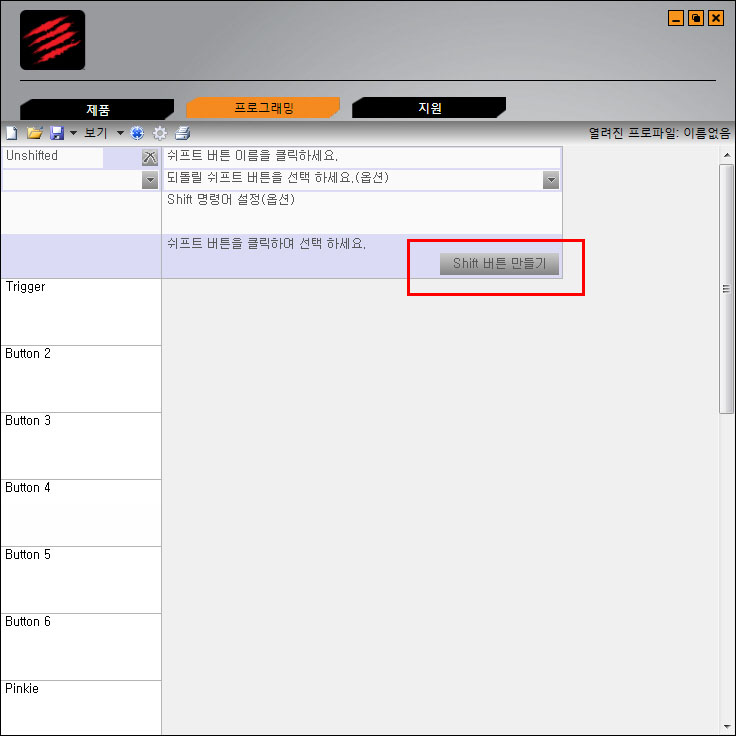

2) Shift 버튼 만들기 버튼을 클릭 합니다.
|
|
|
|

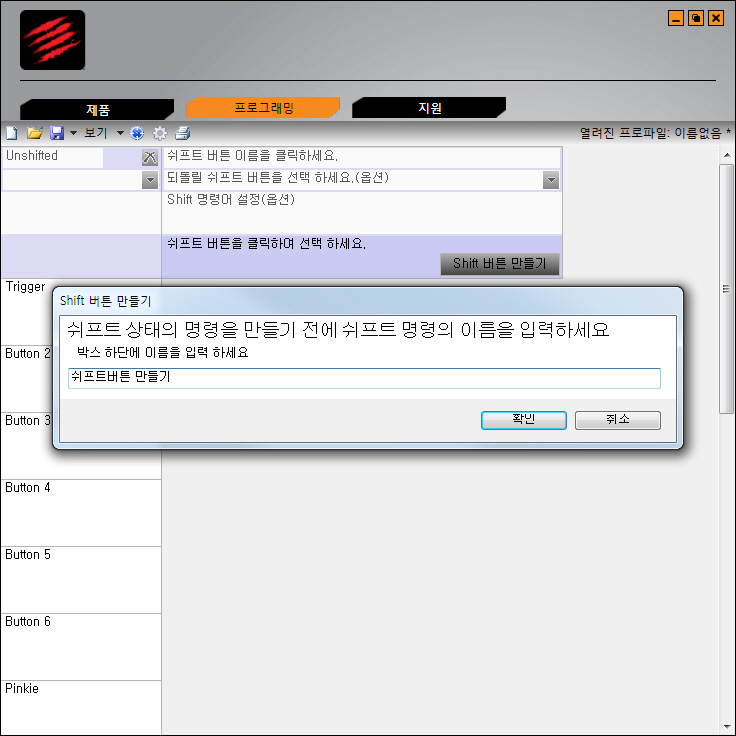

3) 나타난 창에 쉬프트 버튼의 이름을 입력하고 확인을 누르세요.
입력한 이름은 ST프로그램 상에 나타납니다.
|
|
|
|

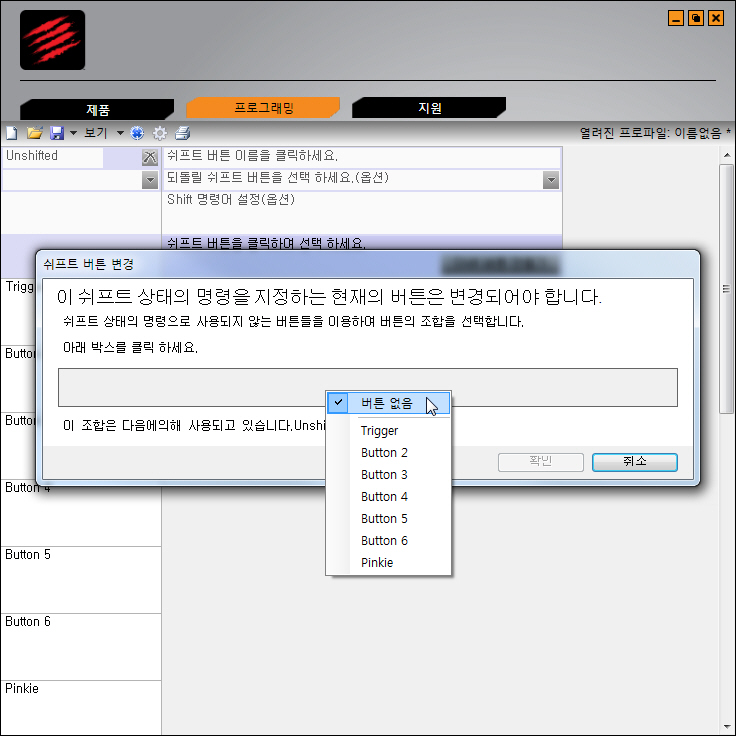

4) 아래 그림과 같이 나타나면 아래의 빈 박스를 마우스로 클릭하면
아래 그림과 같이 현재 쉬프트 버튼으로 설정가능한 버튼이 나열 됩니다.
쉬프트 버튼으로 사용하고자 하는 버튼을 선택 합니다.
(여기서는 Pinkie 버튼을 선택 하였습니다.)
|
|
 |
|

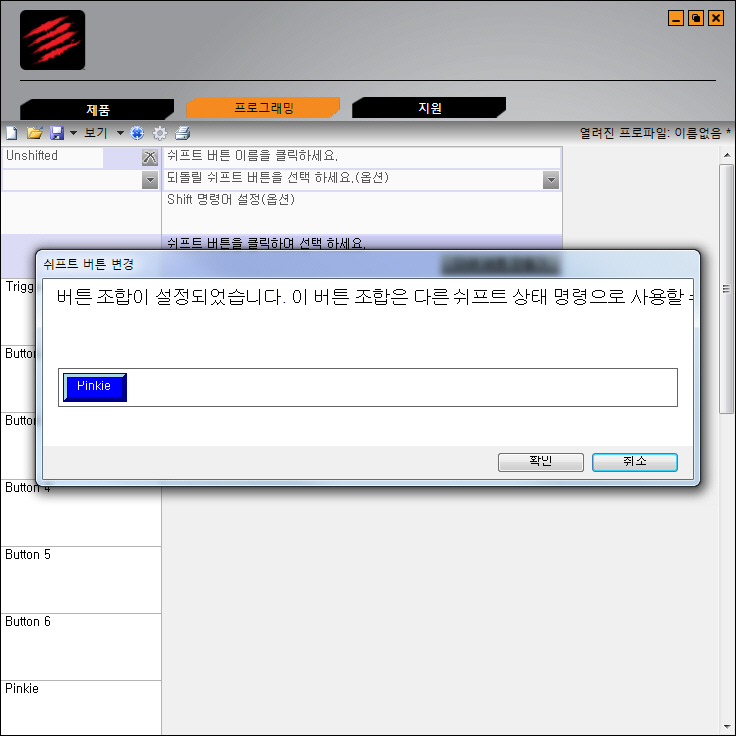

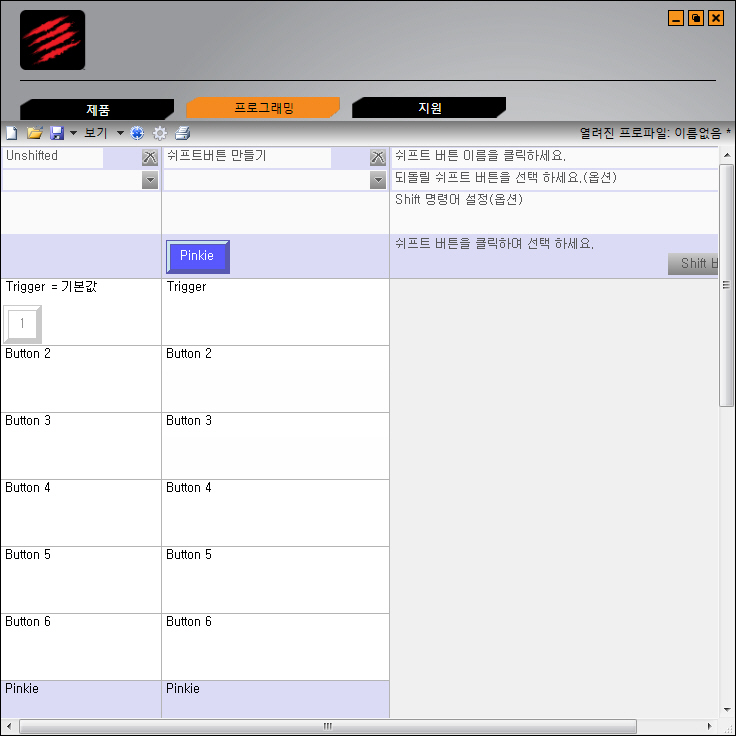

5) 선택하면 아래와 같이 선택한 버튼의 이름이 나타납니다.
설정된 버튼을 확인 하고 "확인" 버튼을 눌러 저장 합니다.
|
|
|
|

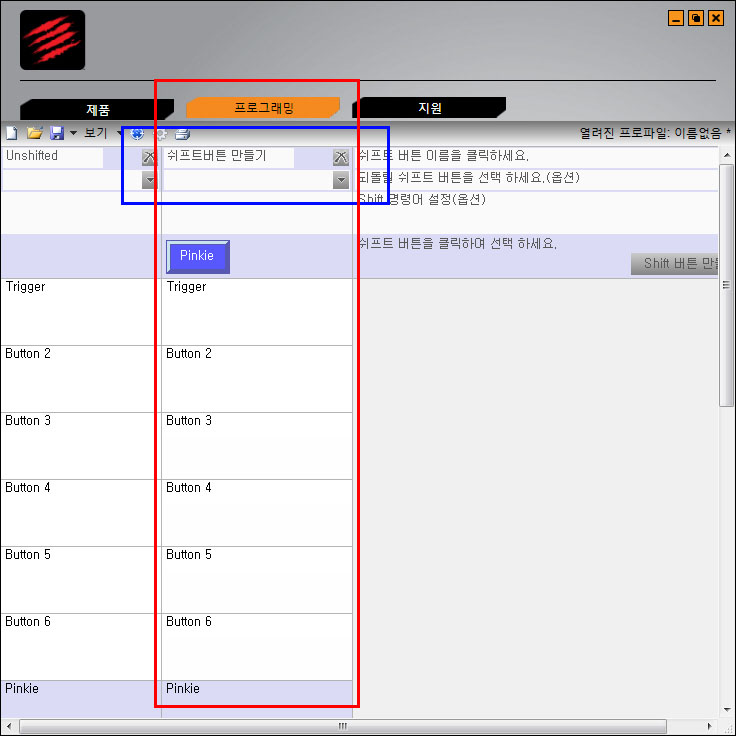

6) 최종 설정이 되면 ST프로그램 상에 설정한 쉬프트 버튼 이름과 함께 새로운 행이 생성 됩니다.
|
|
|
|
2 . 쉬프트 버튼 프로그래밍

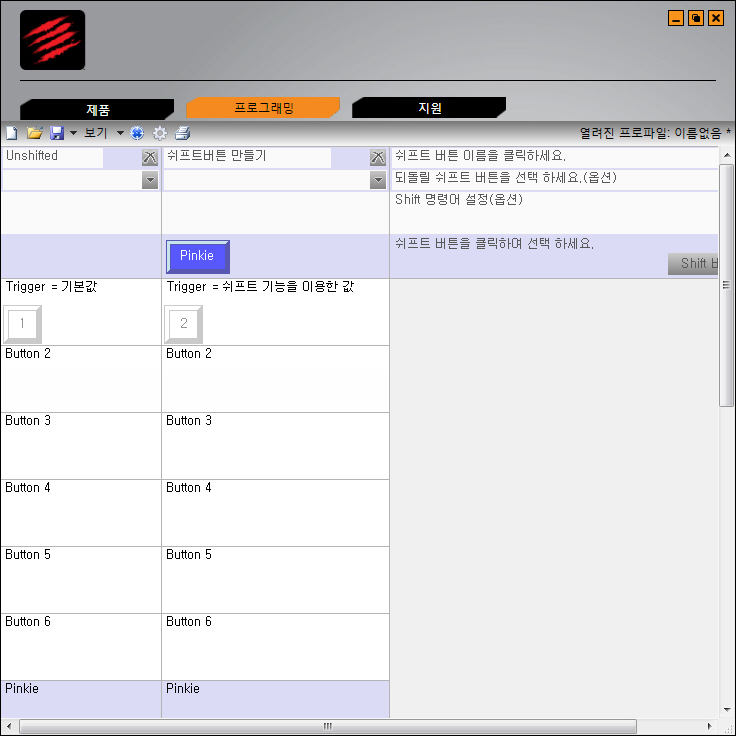

설정되어 있는(생성된) 쉬프트 기능을 이용해서 사이보그 V.1 트리거 버튼에 기본 값과
쉬프트 기능을 이용한 값 2가지를 생성하도록 하겠습니다.
|
|
|
|
위와 와 같이 설정 하였을경우 출력은 아래와 같습니다.
Trigger = 숫자 1 출력
Trigger + 쉬프트 버튼(Pinkie) = 숫자 2 출력
|
|
만약 아래와 같이 쉬프트 버튼에 키값을 설정 하지 않으면 쉬프트 버튼과 함께 눌러도 키 값은 출력되지 않습니다.
|
|
|
|
Trigger = 숫자 1 출력
Trigger + 쉬프트 버튼(Pinkie) = 출력값 없음
|
|
3. 쉬프트 버튼 "걸림 기능" 설정
쉬프트 버튼에 설정된 값만 출력하기 위해서는 "걸림 기능"을 설정하면
됩니다.
걸림 기능을 설정 하면 쉬프트 버튼을 한번 누르면 계속 쉬프트 버튼이 활성화 된 상태로 되어 있어 계속 함께 눌러 주지
않아도 됩니다.

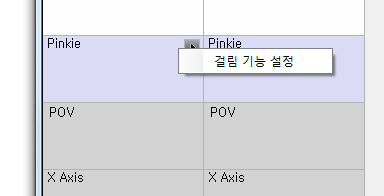

*참고 : 걸림 기능은 일반 버튼에도 설정 가능 합니다.
|
|
|
|
설정하고자 하는 버튼에 마우스 우클릭 이나 화살표를 선택해서 "걸림 기능 설정"을 선택 합니다.
|
3. 쉬프트 버튼 "걸림 기능" 설정
쉬프트 버튼에 설정된 값만 출력하기 위해서는 "걸림 기능"을 설정하면 됩니다.
걸림 기능을 설정 하면 쉬프트 버튼을 한번 누르면 계속 쉬프트 버튼이 활성화 된 상태로 되어 있어 계속 함께 눌러 주지 않아도
됩니다.
* 모드 기능을 사용한 프로그래밍
모드 기능을 제공하는 제품들 (X-55 Rhino, Yoke System등)의 모드 기능을 사용하면 버튼에 모드별로 서로
다른 키를 설정 하여 사용 할 수 있어 제공된 버튼수 보다 많은 프로그래밍이 가능 합니다.
예를 들어 3개의 모드가 지원되는 경우 하나의 버튼이 설정 가능한 키 수는 아래와 같습니다.
버튼 1 X Shift버튼(2배로 확장) X 모드 3가지(3배로 확장) = 6 (하나의 버튼에 6개의 각각 다른 키 세팅이 가능)
참고 : 축(X, Y, 스로틀, 러더, 로터리축, 슬라이드 축등)은 모드 기능과 쉬프트
기능을 사용할수 없으며 모드1 에서 설정한 값이 그대로 적용 됩니다.
1. 모드 프로그래밍
모드가 3개 지원되는 제품을 사용하여 모드 프로그래밍을 확인 해보도록 하겠습니다.
|

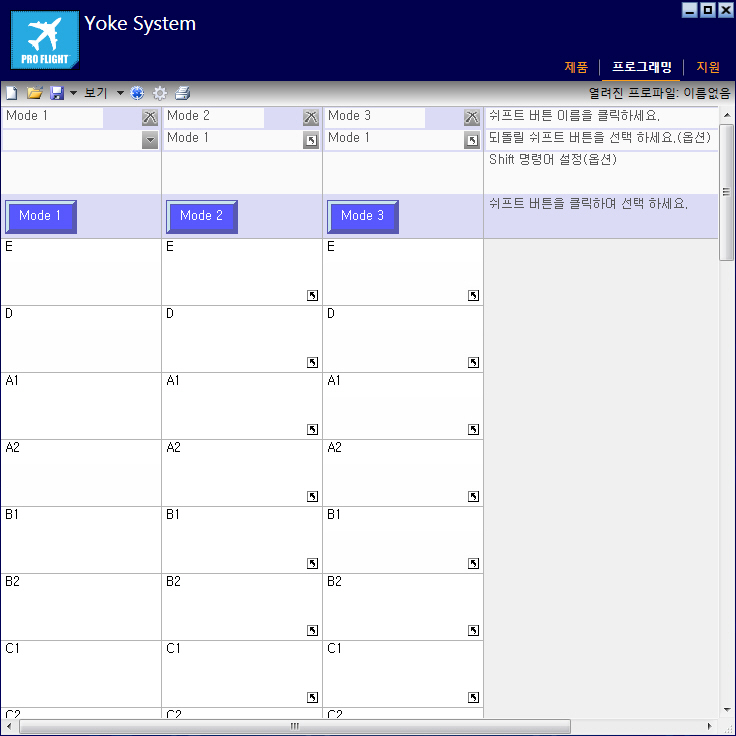

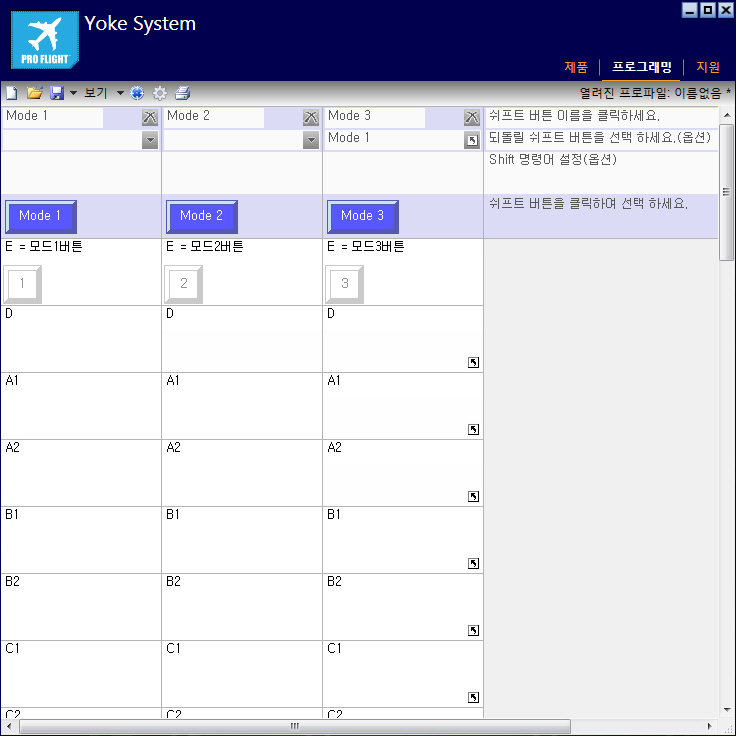

1) 제품을 연결후 ''프로파일 에디터'' 를 실행하면 아래 그림과 같이 나타나며 설명은
아래와 같습니다.
|
|
|
|
2) 프로그래밍 방식은 위에서 알아본 방식과 동일하며 아래와 같이 모드 별로 버튼 값을 설정 하면 됩니다.
|
|
|
* 프로파일 테스트
프로파일 에디터로 작성한 프로파일을 저장 또는 사용하기 전에 프로파일 에디터에서 테스트 해볼 수 있습니다.
프로파일은 실제 사용전 꼭 테스트를 거친 다음 사용하시길 권장 합니다.
만약. 프로파일이
잘못 작성되어 특정 키 값이 계속 출력되거나 하면 키 충돌로 게임 또는 윈도우에서 에러가 나타날 수 있으니 주의 하시기 바랍니다.
1. 프로파일 테스트
|

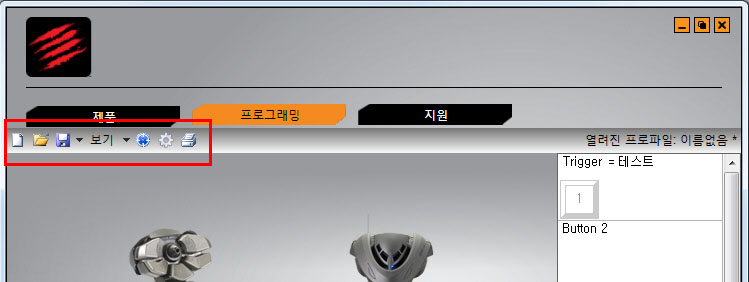

프로파일 테스트는 작성하고 아래 그림의 에디터 매뉴를 선택 하면 나타 납니다.
|
|
|
|

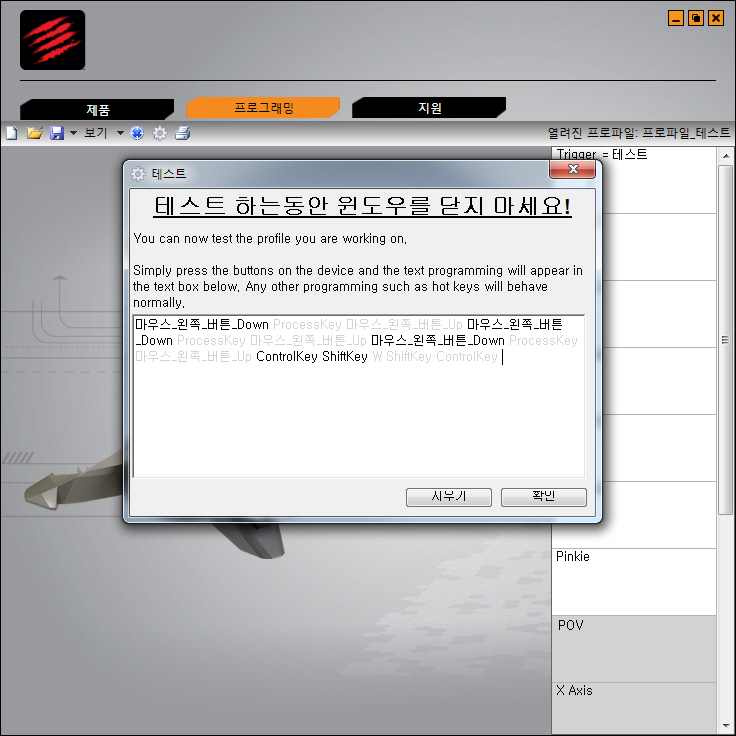

테스트 창은 아래와 같이 나타나고 창에는 마우스 클릭, 키보드 입력등 모든 키 이벤트들이 나타나게 됩니다.
창에서 입력된 키의 출력이 정상적으로 나타나는지 확인 하고 사용하시면 됩니다.
* 내용을 지우기 위해서는 테스트 창의 "지우기"
를 클릭 하면 모두 삭제 됩니다.
참고 : 만약 다른 위치에 프로파일을 저장 한경우에는 ST 프로그램
메뉴에 나타나지 않습니다. |
* 프로파일 저장 및 활성화 방법
프로파일 에디터로 작성한 프로파일을 조이스틱에 적용 시키기 위해서는 저장하고 활성화를 해야 합니다.
1. 프로파일 저장
|
프로파일 작성하고 에디터 창의 왼쪽 위의 메뉴중 저장을 선택 합니다.
저장된 프로파일 기본 위치는 내컴퓨터 - 로컬디스크 - Users - 공용 - 공용문서 - SmartTechnology
Profiles 폴더 입니다.
|
|
|
|
프로파일을 기본 위치에 저장하게 되면 아래 그림과 같이 윈도우 오른쪽 하단에 해당 조이스틱 모양의 아이콘을 마우스로 클릭
하면 ST 프로그램 메뉴상의 제일 상단에 저장한 프로파일 명이 나타나게 됩니다.
참고 : 만약 다른 위치에 프로파일을 저장 한경우에는
ST 프로그램 메뉴에 나타나지 않습니다. |
2. 프로파일 활성화
프로파일 활성화 방법은 2가지로 프로파일 에디터에서 작성 후 바로 활성화 하는 방법과 ST
프로그램 메뉴에서 활성화 하는 방법이 있습니다.
|
1) 프로파일 에디터 에서 활성화 하기
프로파일 작성 후 아래 그림과 같이 활성화 아이콘을 클릭하면 저장메뉴가 나타나고 파일을 저장하면 바로 활성화가 됩니다.
|
|
|
|
2) ST 프로그램 메뉴에서 활성화 하기
아래 그림과 같이 윈도우 오른쪽 하단의 아이콘을 클릭 했을때 나타나는 ST 프로그램 메뉴에서 활성화할 프로파일을 클릭하면
바로 프로파일이 활성화가 됩니다.
|
|
|
3. 프로파일 활성화 해제
프로파일의 활성화를 해제 하는 방법은 ST 프로그램 메뉴에서 아래 그림과 같이 ''프로파일 해제''
를 클릭하면 활성화가 해제 됩니다.
4. 프로파일 활성화 확인
프로파일이 활성화가 되면 윈도우 오른쪽 하단에 있는 조이스틱 아이콘이 초록색(
)으로 나타나게 되며 이상태가 활성화가 된 상태 이며 활성화 후 게임에서 실행하기 전에 메모장(시작 - 프로그램 - 보조프로그램
- 메모장) 에서 프로그래밍된 버튼등을 테스트 한 후 이상이 있을 경우 수정을 하고 게임에서 사용하시기 바랍니다.
*프로파일 자동 실행 설정 방법
''자동 실행'' 기능을 사용하면 조이스틱을 연결 할때 마다 프로파일을 활성화 해야 하는 불편함을
해소 할수 있으며 설정 후 해당 조이스틱을 USB에 연결하면 프로파일이 자동으로 활성화 됩니다.
1 자동 실행 설정 방법
|
1) 윈도우 화면상 오른쪽 하단 트레이 아이콘에 조이스틱 모양 (
)의 아이콘을 마우스로 클릭하면 아래와 같은 화면이 나타나고 설정한 프로파일의 이름을 확인 합니다.
|
|
|
|
2) 아래 그림과 같이 활성화할 프로파일에 마우스 오른쪽 버튼을 클릭하면 아래와 같은 메뉴가
나타나고 ''자동실행 설정''을 클릭하면 자동 실행이 설정 됩니다.
|
|
|
|
3) 설정되면 위 그림과 같이 해당 프로파일 앞에 깃발 모양이
나타나며 설정 후 조이스틱을 연결하면 지정한 프로파일이 자동으로 활성화 되어 윈도우 오른쪽 하단에 있는 아이콘은 초록색(
)으로 변하여 프로파일이 활성화된 상태가 되어 바로 사용이 가능합니다.
|
|
 |
2 자동 실행 해제 방법
|
설정된 ''자동실행'' 을 해제하는 방법은 위 그림과 같이 메뉴가
나타난 상태에서 ''자동실행 해제'' 메뉴를 선택하면 해제 됩니다.
해제된 상태는 해당 프로파일 앞에 깃발 모양이 사라진 상태로 나타납니다.
|
|
 |
|
